الختم الهيدروليكي

ختم المكبس

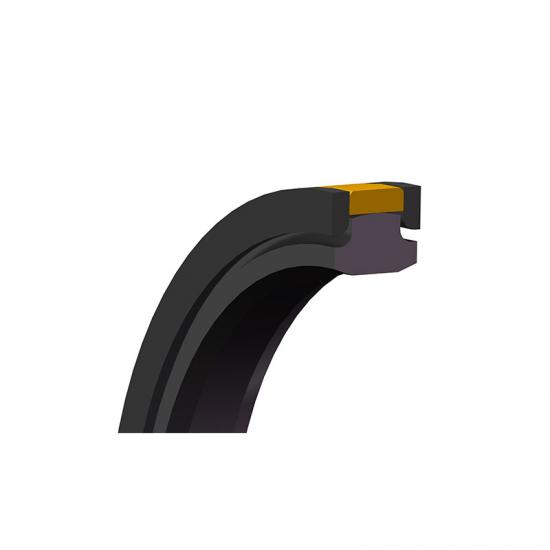

مكبس هيدروليكي PTFE SPGW الختم

مكبس هيدروليكي PTFE SPGW الختم

SPGW عبارة عن سدادة مكبس مدمجة ذات أداء عالٍ ومزدوجة الفعل ، لإغلاق السائل ، وبالتالي منع تدفق السائل عبر المكبس ، مما يسمح للضغط بالتراكم على جانب واحد من المكبس.

  • ماركة:

    JST Seals
  • رقم الصنف:

    SPGW(MTP)
  • دفع:

    T/T
  • أصل المنتج:

    China
  • ميناء الشحن:

    Guangzhou
  • طلب (موك):

    50
  • تفاصيل المنتج

مكبس هيدروليكي PTFE SPGW الختم


SPGW Seal عبارة عن سدادة مكبس مدمجة ذات أداء عالٍومزدوجة الفعل ، لإغلاق السائل ، وبالتالي منع تدفق السائل عبر المكبس ، مما يسمح للضغط بالتراكم على جانب واحد من المكبس.


تم تصميم مانع التسرب SPGW خصيصًا للمعدات الهيدروليكية الثقيلة ويتضمن حلقة خارجية من خليط التفلون ، وحلقة داخلية مطاطية وحلقتين احتياطيتين POM. توفر الحلقة المطاطية المرنة مرونة شعاعية ثابتة لتعويض التآكل. يمكن أن يؤدي استخدام الحلقات المستطيلة من مواد مختلفة إلى جعل نوع SPGW يتكيف مع مجموعة واسعة من ظروف العمل. لديها العديد من المزايا ، مثل مقاومة التآكل ومقاومة الصدمات ومقاومة الضغط العالي والتركيب السهل وما إلى ذلك.


مانع تسرب SPGW مناسب بشكل خاص للختم ثنائي الاتجاه للمكبس تحت ضغط عالٍ ، مما يحسن قدرة كشط الزيت في SPG.


مزايا:

1. معامل احتكاك منخفض
2. زيادة فجوات البثق إلى حد معين
3. مقاومة بثق ممتازة حتى أثناء ذروة الضغط
4. مقاومة ممتازة للتآكل


ظروف العمل
ضغط العمل
درجة حرارة العمل
سرعة العمل
متوسط ​​العمل
مادة
≤50 ميجا باسكال

-30 إلى + 110
-25 إلى + 220
اعتمادًا على المادة المختارة.

≤1.5 م / ث
الزيت الهيدروليكي للقاعدة البترولية ،
السائل الهيدروليكي المقاوم للحريق ، الزيت البيولوجي ،
الماء وغيرها من الوسائط.
اعتمادا على المواد المختارة.

الحلقة المطاطية: NBR / FKM
Back-up Ring: POM
PTFE Band: البرونزي المملوء PTFE


اقتراح التطبيق: يتم استخدام
ختم المكبس SPGW في أسطوانة هيدروليكية ذات حمولة ثقيلة تحت ضغط مرتفع ، على سبيل المثال ، الإمساك والمحمل وظروف العمل المختلفة للسوائل ودرجات الحرارة العالية.


مقاس:

القطر: φ50-φ320mm " " "

" " "


PN. مقاس مادة
MTP (SPGW) 60 × 46 × 9 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 65 × 50 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 70 × 55 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 75 × 60 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 80 × 65 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 85 × 70 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 90 × 75 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 95 × 80 × 11 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 100 × 85 × 12.5 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 105 × 90 × 12.5 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 110 × 95 × 12.5 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 115 × 100 × 12.5 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 120 × 105 × 12.5 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 125 × 102 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 130 × 107 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 135 × 112 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 140 × 117 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 145 × 122 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 150 × 127 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 160 × 137 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 165 × 142 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 170 × 147 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 180 × 157 × 16 PTFE + برونزي ، NBR ، POM
MTP (SPGW) 185 × 162 × 16
