أختام القضيب عبارة عن أختام ثابتة مثبتة في الغدد أو المساكن لمنع تسرب السوائل من داخل الأسطوانة إلى الخارج أثناء دورات القضيب .
ماركة:
JST Sealsرقم الصنف:
SPNS(STR)دفع:
T/Tأصل المنتج:
Chinaميناء الشحن:
Guangzhouطلب (موك):
50ختم قضيب هيدروليكي PTFE SPNS
الأختام الهيدروليكية نوع spns, هي أيضا دعوة الأختام خطوة قضيب , الأختام الثابتة المثبتة في الغدد أو المساكن لمنع تسرب السوائل من داخل الأسطوانة إلى الخارج أثناء دورات القضيب .
الأختام spns يمكن تطبيقها على تطبيقات مختلفة , خاصة تلك الحالات التي تكون فيها أختام البولي يوريثين غير مناسبة للتطبيقات , مثل الزيت في الماء أو وسط المستحلب . مواد PTFE ذات احتكاك منخفض للغاية , مقاومة للتآكل ومقاومة للحرارة مقارنة مع مواد مانعة للتسرب أخرى معروفة , ومع ذلك , بالمقارنة مع البولي يوريثين ومواد مانعة للتسرب أخرى من المطاط , إن PTFE صلب وذو مرونة ضعيفة . من أجل الاستفادة الكاملة من مزايا PTFE , يجب مطابقة PTFE مع حلقة تمدد لاستكمال المرونة كختم . في نفس الوقت , يجب أن تكون حلقة الانزلاق PTFE مصممة بشكل معقول , ويجب أن توفر حلقة التمدد قوة إحكام أولية كافية وتضمن وظيفة الختم الثابت في الأخدود .
 | مزايا: 1 . المقاومة الكيميائية 7 . مقاومة الضغط العالي |
| ظروف العمل | ||||
| ضغط العمل | درجة حرارة العمل | سرعة العمل | وسط العمل | مواد |
| ≤ 40 ميجا باسكال | -30 إلى + 110 ℃ -25 درجة إلى + 220 درجة حسب المادة المختارة | ≤4 م / ث | الزيت الهيدروليكي؛ غاز؛ ماء؛ إلخ | الفرقة ptfe: البرونز مملوءة PTFE يا الدائري: nbr , A70 ± 5 جبهة مالوكو , a75±5 |

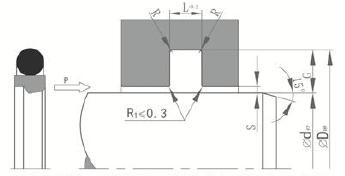

مخطط حجم ختم قضيب هيدروليكي:
 | ||
| pn . | بحجم | مواد |
| شارع | 40x55 . 1x6 . 3 | ptfe + برونز , nbr |
| شارع | 45 × 60 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 48 × 63 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 50 × 65 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 55 × 70 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 56 × 71 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 60 × 75 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 63 × 78 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 65 × 80 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 70 × 85 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 75 × 90 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 80 × 95 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 85 × 100 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 90x105 . 1x6 . 3 | ptfe + برونز , nbr |
| شارع | 95 × 110 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 100 × 115 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 105 × 120 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 110 × 125 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 115 × 130 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 120 × 135 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 125 × 140 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 130 × 145 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 140 × 155 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 145 × 160 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 150 × 165 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 155 × 170 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 160 × 175 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 180 × 195 . 1 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 40x55 . 5x6 . 3 | ptfe + برونز , nbr |
| شارع | 45 × 60 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 48 × 63 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 50 × 65 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 55 × 70 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 56 × 71 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 60 × 75 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 63 × 78 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 65 × 80 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 70 × 85 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 75 × 90 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 80 × 95 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 90x105 . 5x6 . 3 | ptfe + برونز , nbr |
| شارع | 95 × 110 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 100 × 115 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 105 × 120 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 110 × 125 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 120 × 135 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 155 × 170 . 5 × 6 . 3 | ptfe + برونز , nbr |
| شارع | 160 × 175 . 5 × 6 . 3 | ptfe + برونز , NBR |
