تعمل الصمامات الكروية المستخدمة في خطوط أنابيب النفط والغاز في ظل ظروف صعبة. فقد تتعرض لضغط عالٍ، وتغيرات في درجات الحرارة، ووسائط عدوانية، ودورات متكررة من الفتح والإغلاق. وفي هذه التطبيقات، يلعب نظام الإحكام دوراً مهماً في الحفاظ على أداء الصمام ومنع التسرب غير المرغوب فيه.

ولكن ما الذي يجعلمانع تسرب الصمام الكرويمناسباً لتطبيقات API 6D؟

الإجابة ليست ببساطة في مادة مانع التسرب أو تصنيف الضغط الخاص به. إذ يجب أن تعمل هندسة مانع التسرب، وتوافق المواد، ومقاومة البثق، وظروف السطح، ودرجة الحرارة، وتصميم الصمام العام معاً. بالنسبة لتطبيقات خطوط الأنابيب والنفط والغاز، يجب اختيار حل الإحكام وفقاً لظروف الخدمة الفعلية للصمام.

ما هو الصمام الكروي API 6D؟

API 6D هو معيار يُشار إليه عادةً لصمامات خطوط الأنابيب والصمامات المستخدمة في صناعة النفط والغاز الطبيعي. وعادة ما يُطلب من الصمامات الكروية المصممة لهذه التطبيقات توفير أداء إغلاق وإحكام موثوق به في ظل ظروف تشغيل محددة.

يستخدم الصمام الكروي عنصراً كروياً للإغلاق يدور للتحكم في تدفق السوائل. وعند إغلاق الصمام، تساعد عناصر الإحكام المحيطة بالكرة في عزل جانبي المنبع والمصب للصمام.

نظراً لأن واجهة الإحكام مرتبطة مباشرة بأداء إغلاق الصمام، فإنمانع تسرب الصمام الكروي API 6Dيحتاج إلى الحفاظ على وظيفة الإحكام الخاصة به تحت ظروف الضغط ودرجة الحرارة والوسائط المحددة للتطبيق.

لماذا يعد اختيار مانع التسرب مهماً للصمامات الكروية API 6D؟

يمكن أن يحتوي الصمام على جسم معدني قوي ومكونات مُشكلة بدقة، ولكن لا يزال عنصر الإحكام غير المناسب يمثل نقطة ضعف في النظام.

على سبيل المثال، قد تتمتع مادة مانع التسرب بمقاومة كيميائية جيدة ولكنها تفتقر إلى مقاومة التآكل الكافية لتشغيل الصمام المتكرر. وقد توفر مادة أخرى مرونة جيدة ولكنها تصبح أقل استقراراً في درجات الحرارة المرتفعة. كما يمكن أن تؤدي قوة الإحكام المفرطة إلى زيادة الاحتكاك وعزم التشغيل.

هذا يعني أن اختيار مانع تسرب للصمام الكروي API 6D يتطلب النظر في بيئة التشغيل الكاملة بدلاً من معامل أداء واحد.

تشمل العوامل المهمة ما يلي:

·ضغط التشغيل

·درجة حرارة التشغيل والحرارة المحيطة

·حجم الصمام وأبعاد الإحكام

·تردد تشغيل الصمام

·تركيبة السائل أو الغاز

·دورة الضغط

·التشطيب السطحي للمكونات المتزاوجة

·الخلوص وفجوة البثق

·أداء الإحكام المطلوب وعمر الخدمة

ما هي المواد المستخدمة في موانع تسرب الصمامات الكروية API 6D؟

لا توجد مادة إحكام واحدة مناسبة لكل تطبيق من تطبيقات الصمامات الكروية API 6D.

يمكن النظر في المواد اللدنة (الإيلاستومرية) عندما تكون المرونة واستعادة الإحكام أمراً مهماً. واعتماداً على الوسط ودرجة الحرارة، يمكن اختيار مركبات مطاطية مختلفة لتوفير المقاومة المطلوبة للتعرض الكيميائي والتقادم.

كما تُستخدم مركبات PTFE وPTFE المعدلة في تطبيقات إحكام الصمامات حيث يكون الاحتكاك المنخفض والمقاومة الكيميائية والاستقرار الأبعادي أموراً مهمة. ويمكن استخدام مواد حشو وتركيبات مختلفة لضبط مقاومة التآكل والخصائص الميكانيكية.

بالنسبة لتطبيقات النفط والغاز الصعبة، يجب أن يستند اختيار المواد إلى الوسط الفعلي وظروف التشغيل. ويجب تقييم درجة الحرارة والضغط وتركيبة السائل وحركة الصمام قبل اختيار المادة.

كيف يؤثر الضغط على موانع تسرب الصمامات الكروية؟

يعد الضغط أحد أهم العوامل عند تصميم نظام إحكام لصمام كروي.

مع زيادة الضغط، قد يتعرض عنصر الإحكام لتشوه أكبر وخطر أعلى للبثق في الخلوص بين المكونات المتزاوجة. ويمكن أن تؤدي دورات الضغط المتكررة إلى زيادة الضغط على مانع التسرب.

يحتاجمانع تسرب الصمام الكروي عالي الضغطالمصمم بشكل صحيح إلى الحفاظ على تلامس كافٍ مع سطح الإحكام مع التحكم في التشوه والبثق.

لذلك تعد هندسة مانع التسرب مهمة. إذ يمكن أن يؤثر المظهر الجانبي، وشفة الإحكام، ومنطقة التلامس، والهيكل الداعم، وأبعاد التركيب على كيفية استجابة مانع التسرب للضغط.

في بعض التصميمات، يمكن أن يساهم الضغط أيضاً في قوة الإحكام. ومع ذلك، يجب النظر في العلاقة بين الضغط وأداء الإحكام جنباً إلى جنب مع الاحتكاك وخصائص المواد وتفاوتات الأبعاد.

كيف تؤثر درجة الحرارة على أداء مانع تسرب الصمام الكروي؟

قد تواجه صمامات خطوط الأنابيب تغيرات كبيرة في درجات الحرارة أثناء النقل والمعالجة والإغلاق والتشغيل.

تؤثر درجة الحرارة على الخصائص الفيزيائية لمواد الإحكام. يمكن أن تصبح اللدائن أكثر صلابة أو ليونة اعتماداً على درجة الحرارة، بينما قد تتعرض المواد القائمة على البوليمر لتغيرات في الاستقرار الأبعادي والسلوك الميكانيكي.

في درجات الحرارة المنخفضة، قد يصبح الحفاظ على تلامس إحكام كافٍ أكثر صعوبة. وفي درجات الحرارة المرتفعة، قد تصبح الشيخوخة الحرارية وتدهور المواد أكثر أهمية.

ولهذا السبب، يجب اختيار مانع تسرب صمام كروي مناسب وفقاً لنطاق درجة الحرارة الفعلي بدلاً من الاعتماد على حد درجة حرارة المادة العام.

يعد الجمع بين الضغط ودرجة الحرارة أمراً مهماً بشكل خاص. فالمادة التي تعمل بشكل جيد تحت ضغط معتدل في درجة حرارة الغرفة قد تتصرف بشكل مختلف تحت ضغط مرتفع ودرجة حرارة عالية.

ما الذي يسبب التسرب في صمامات الكرة API 6D؟

يمكن أن يكون لتسرب مانع التسرب أسباب عديدة، واستبدال مادة مانع التسرب ليس كافياً دائماً لحل المشكلة.

عدم توافق مادة مانع التسرب

التعرض لوسط غير مناسب يمكن أن يسبب التورم أو التصلب أو الليونة أو التحلل الكيميائي.

البثق

الضغط العالي مقترناً بفجوة خلوص مفرطة يمكن أن يتسبب في تشوه مادة الإحكام داخل الفجوة، مما قد يؤدي إلى تلف مانع التسرب.

تلف السطح

الخدوش أو الانبعاجات أو تشطيب السطح غير المناسب على المكون المتزاوج يمكن أن يتداخل مع تلامس الإحكام.

التآكل المفرط

يمكن أن تؤدي عملية تشغيل الصمام المتكررة إلى تآكل واجهة الإحكام تدريجياً، خاصة عندما يكون الاحتكاك عالياً أو تكون ظروف التشحيم غير مناسبة.

التركيب غير السليم

الالتواء أو القطع أو التلوث أو التموضع غير الصحيح أثناء التجميع يمكن أن يؤثر على أداء الإحكام.

هندسة مانع التسرب غير الصحيحة

حتى عندما تكون المادة مناسبة، قد ينتج عن المظهر الجانبي غير المناسب احتكاك مفرط أو تلامس إحكام غير كافٍ.

غالباً ما يكون فهم آلية الفشل الفعلية أكثر فائدة من مجرد استبدال مانع تسرب صمام كروي تالف بنفس التصميم.

كيف يجب عليك اختيار مانع تسرب صمام كروي لتطبيقات النفط والغاز؟

يجب أن تبدأ عملية الاختيار بظروف تشغيل الصمام.

أولاً، حدد الوسط الذي يتم التعامل معه. يمكن أن يكون للنفط والغاز الطبيعي والمواد الكيميائية وسوائل العمليات الأخرى متطلبات توافق مختلفة جداً.

بعد ذلك، حدد نطاق الضغط ودرجة الحرارة، بما في ذلك طفرات الضغط ودورات درجة الحرارة حيثما ينطبق ذلك.

موقع الإحكام مهم أيضاً. قد يتطلب مانع التسرب المستخدم في وضع إحكام ثابت نهج تصميم مختلف عن ذلك المعرض للحركة الدورانية.

يجب بعد ذلك مراعاة أبعاد الصمام وتفاوتاته. يؤثر المقطع العرضي لمانع التسرب وأبعاد الأخدود والخلوص وظروف السطح المتزاوج جميعها على أداء الإحكام النهائي.

بالنسبة للتطبيقات ذات المتطلبات الصعبة، قد يحتاج المهندسون أيضاً إلى تقييم:

·الاحتكاك وعزم التشغيل

·مقاومة البثق

·الانضغاط والاستعادة

·مقاومة التآكل

·التوافق الكيميائي

·الاستقرار الحراري

·دورة الضغط

·عمر الخدمة المتوقع

يساعد هذا النهج القائم على التطبيق في تجنب اختيار مانع تسرب بناءً على الحجم الاسمي أو اسم المادة فقط.

هل يمكن تخصيص موانع تسرب الصمامات الكروية؟

يمكن أن تكون ملفات تعريف الإحكام القياسية مناسبة للعديد من تطبيقات الصمامات، ولكن بعض ظروف التشغيل تتطلب حلاً أكثر تحديداً.

قد يتضمن التخصيص ملف تعريف الإحكام أو الأبعاد أو تركيبة المادة أو مزيجاً من هذه العوامل.

على سبيل المثال، قد يكون لدى الشركة المصنعة للصمام تصميم أخدود محدد أو تفاوت أبعادي لا يتوافق مباشرة مع مانع تسرب قياسي. في حالات أخرى، قد تتطلب وسائط التشغيل أو الضغط أو درجة الحرارة أو متطلبات الاحتكاك تركيبة مادية مختلفة.

بالنسبة لهذه التطبيقات، يمكن تطوير مانع تسرب صمام كروي مخصص API 6D بناءً على هيكل الصمام وظروف التشغيل.

الهدف ليس مجرد جعل مانع التسرب أكثر صلابة أو زيادة قوة الإحكام. يجب أن يوازن التصميم بين أداء الإحكام، والحركة، ومقاومة البثق، وتوافق المواد، وعمر الخدمة.

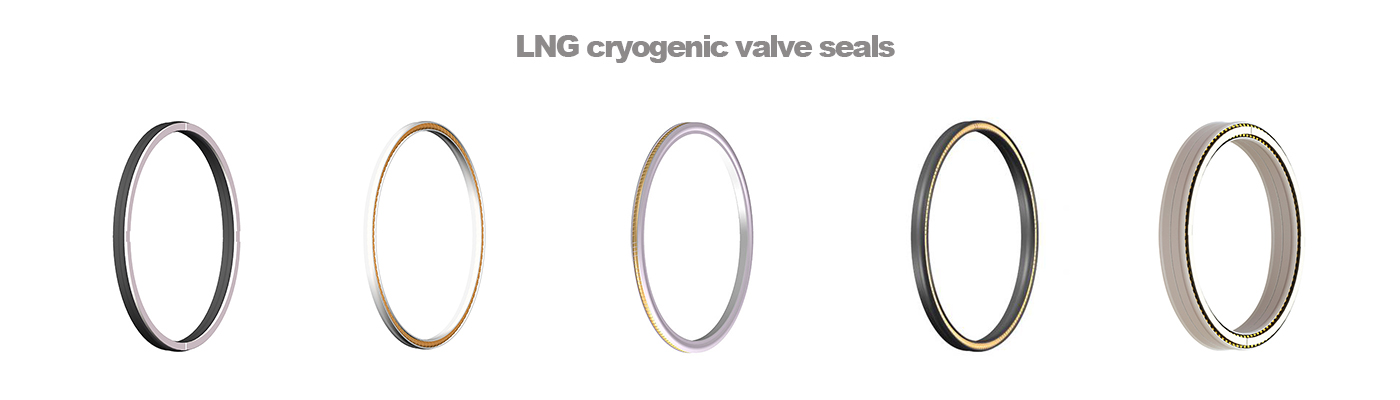

إحكام صمامات الكرة لتطبيقات النفط والغاز

في أنظمة خطوط أنابيب النفط والغاز، يرتبط أداء الإحكام ارتباطاً وثيقاً بالموثوقية العامة للصمام.

يجب أن يأخذ حل الإحكام المناسب في الاعتبار أكثر من مجرد الضغط وحده. إذ يمكن أن يؤثر توافق المواد، ودرجة الحرارة، وحركة الصمام، وحالة السطح، وتفاوتات الأبعاد، ومقاومة البثق على أداء مانع التسرب أثناء الخدمة.

تطور شركة JST Seals حلول إحكام مخصصة لتطبيقات الصمامات الصناعية، مع قدرات تغطي صياغة المواد، وتطوير القوالب، والتصنيع الدقيق، والاختبار. بالنسبة لتطبيقات إحكام صمامات الكرة الصعبة وفق معيار API 6D، يمكن تقييم اختيار مانع التسرب وفقاً لتصميم الصمام الفعلي وظروف التشغيل.

يساعد هذا النهج الذي يركز على التطبيق مصنعي الصمامات ومستخدمي المعدات في تحديد تصميم إحكام مناسب لبيئة الخدمة المقصودة.

الأسئلة الشائعة

ما هو مانع تسرب صمام الكرة وفق معيار API 6D؟

مانع تسرب صمام الكرة وفق معيار API 6D هو مكون إحكام يُستخدم في صمامات الكرة المصممة لخطوط الأنابيب وتطبيقات النفط والغاز الطبيعي ذات الصلة. يجب أن يكون تصميمه ومادته متوافقين مع ظروف التشغيل المحددة للصمام.

ما هي المواد المستخدمة عادةً في موانع تسرب صمامات الكرة؟

اعتماداً على التطبيق، قد تُستخدم اللدائن، وPTFE، وPTFE المعدل، ومركبات إحكام هندسية أخرى. تعتمد المادة المناسبة على الضغط، ودرجة الحرارة، والوسط، والحركة، وظروف التشغيل الأخرى.

هل يمكن لمانع تسرب صمام الكرة تحمل الضغط العالي؟

تعتمد قدرة تحمل الضغط على تصميم الإحكام الكامل، بما في ذلك المادة، والشكل الجانبي، والخلوص، والمكونات الداعمة، ودرجة الحرارة، وهيكل الصمام. لذلك، يجب تقييم مانع التسرب في ظل ظروف التشغيل الفعلية بدلاً من تقييمه بناءً على المادة وحدها.

لماذا يحدث تسرب في صمام الكرة وفق معيار API 6D؟

تشمل الأسباب المحتملة تدهور مانع التسرب، أو البثق، أو تلف السطح، أو التآكل المفرط، أو التركيب غير الصحيح، أو اختيار مادة غير مناسبة، أو شكل جانبي غير ملائم لمانع التسرب.

كيف أختار مانع تسرب صمام كرة لقطاع النفط والغاز؟

ابدأ بنوع الصمام، وموقع الإحكام، والوسط، والضغط، ودرجة الحرارة، والحركة، والأبعاد، والتفاوتات، وحالات السطح. يمكن بعد ذلك استخدام هذه المعايير لتحديد مادة وشكل مانع التسرب المناسب.

هل يمكن تخصيص موانع تسرب صمامات الكرة وفق معيار API 6D؟

نعم. يمكن النظر في تخصيص الأبعاد، والأشكال الجانبية، وتركيبات المواد عندما لا تتطابق منتجات الإحكام القياسية مع تصميم الصمام أو متطلبات التشغيل.
