في أنظمة رأس البئر للنفط والغاز، تعد موثوقية الإحكام أمرًا ضروريًا للحفاظ على سلامة البئر ومنع فقدان الضغط. ومن بين حلول الإحكام المختلفة المستخدمة في معدات رأس البئر API 6A، فإن ختم FSمصمم خصيصًا للتعويض عن أسطح الإحكام الخشنة والتفاوتات البُعدية الأكبر الشائعة في وصلات التغليف والأنابيب.

إذا كنت تختار أختامًا لرأس التغليف أو رأس الأنابيب أو بكرة التغليف، فإن فهم كيفية عمل ختم FS يمكن أن يساعد في تحسين موثوقية الإحكام وتقليل الصيانة في بيئات حقول النفط الصعبة.

ما هو ختم FS؟

ختم FS (الختم الزنبركي المرن) هو عنصر إحكام ثابت يُستخدم في معدات رأس بئر النفط والغاز. يتم تركيبه بين مبيت رأس البئر والتغليف أو الأنابيب لإنشاء حاجز ضغط موثوق، حتى عندما تكون أسطح الإحكام ذات تشطيبات خشنة نسبيًا أو تفاوتات تشغيل أكبر.

على عكس أختام المطاط الصناعي التقليدية التي تعتمد بشكل أساسي على الضغط، يشتمل ختم FS على مُنشّط زنبركي داخلي يطبق قوة إحكام بشكل مستمر. يتيح ذلك للختم الحفاظ على التلامس مع أسطح الإحكام رغم التغيرات البُعدية أو التمدد الحراري أثناء التشغيل.

وبفضل هذا التصميم، تُستخدم أختام FS على نطاق واسع في رؤوس التغليف ورؤوس الأنابيب وبكرات التغليف وفق API 6A حيث تكون موثوقية الإحكام أمرًا بالغ الأهمية.

أين يتم تركيب ختم FS؟

يتم عادةً تركيب ختم FS في منطقة الإحكام الثانوية لمعدات رأس البئر.

تشمل مواقع التركيب الشائعة:

• رؤوس التغليف
• بكرات التغليف
• رؤوس الأنابيب
• تجميعات مبيت رأس البئر

تتمثل وظيفته الأساسية في إحكام المساحة الحلقية بين التغليف أو الأنابيب وجسم رأس البئر، مما يساعد على الحفاظ على احتواء الضغط طوال فترة إنتاج البئر.

على عكس الأختام الديناميكية، تعمل أختام FS في ظروف ثابتة، حيث يكون الاحتفاظ بالضغط على المدى الطويل أكثر أهمية من استيعاب الحركة الترددية.

كيف يعمل ختم FS؟

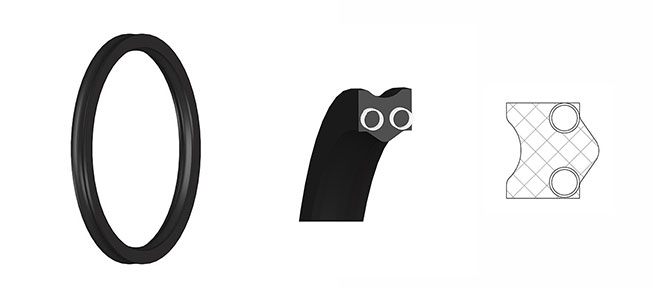

تأتي قدرة الإحكام في ختم FS من الجمع بين عنصر إحكام من المطاط الصناعي وزنبرك مدمج.

عند تركيبه، يطبق الزنبرك قوة إحكام شعاعية مستمرة، مما يسمح للختم بالتوافق مع عدم انتظامات السطح الطفيفة والتعويض عن تفاوتات التصنيع. ومع زيادة ضغط النظام، يعمل الضغط على تنشيط عنصر الإحكام بشكل إضافي، مما يعزز فعالية الإحكام.

توفر آلية الإحكام المزدوجة هذه عدة مزايا مهمة:

• قوة إحكام مستمرة، حتى قبل تطبيق ضغط النظام
• تعويض أفضل عن تشطيبات الأسطح الخشنة
• إحكام موثوق عبر تفاوتات بُعدية أوسع
• أداء مستقر أثناء تقلبات الضغط ودرجة الحرارة

تجعل هذه الخصائص أختام FS مناسبة بشكل خاص لتطبيقات رأس البئر حيث لا يمكن دائمًا تقليل تفاوتات التشغيل إلى الحد الأدنى.

لماذا تُستخدم أختام FS في معدات رأس البئر؟

تعمل معدات رأس البئر في ظروف صعبة تشمل الضغط العالي وتقلبات درجات الحرارة وفترات الخدمة الطويلة. قد تواجه حلول الإحكام القياسية صعوبة في الحفاظ على إحكام موثوق عندما تكون أسطح التزاوج خشنة أو تختلف تفاوتات المكونات.

صُممت أختام FS لمعالجة هذه التحديات من خلال توفير:

تعويض التفاوتات

تتمثل إحدى المزايا الرئيسية لختم FS في قدرته على استيعاب تفاوتات بُعدية وهندسية أكبر دون التضحية بأداء الإحكام.

الإحكام الثابت الموثوق

نظرًا لأن وصلات رأس البئر تبقى ثابتة بعد التجميع، فقد تم تحسين أختام FS للإحكام الثابت طويل الأمد تحت ضغط مستمر.

تحسين سلامة الضغط

يساعد التصميم المنشّط بالزنبرك في الحفاظ على قوة إحكام ثابتة، مما يقلل من خطر التسرب طوال فترة تشغيل البئر.

القدرة على التكيف مع تشطيب السطح

على عكس بعض الأختام التقليدية التي تتطلب أسطح إحكام مصقولة بدرجة عالية، يمكن لأختام FS إحكام الأسطح الخشنة نسبيًا للتغليف والأنابيب بفعالية.

ختم FS مقابل أختام المطاط الصناعي التقليدية

على الرغم من استخدام كلا حلَّي الختم في أنظمة رأس البئر، فإن خصائص أدائهما تختلف.

بالنسبة للتطبيقات التي تكون فيها تفاوتات المكونات أوسع أو أسطح الختم أقل تجانسًا، توفر أختام FS عمومًا أداء ختم أكثر اتساقًا.

ما المواد المستخدمة في أختام FS؟

يعتمد اختيار المواد على بيئة التشغيل، بما في ذلك الضغط ودرجة الحرارة وسوائل البئر.

تشمل مواد الختم النموذجية:

• HNBR
• FKM
• مطاطات صناعية متخصصة لخدمة حقول النفط

عادةً ما يُصنَّع الزنبرك المدمج أو التعزيز من مواد معدنية مقاومة للتآكل لضمان أداء ختم طويل الأمد.

يجب أن يأخذ اختيار المواد دائمًا في الاعتبار:

• ضغط التشغيل
• نطاق درجة الحرارة
• السوائل المنتجة
• التوافق الكيميائي
• متطلبات عمر الخدمة
• التطبيقات النموذجية لأختام FS

تُستخدم أختام FS بشكل أساسي في معدات رأس البئر السطحية لإنتاج النفط والغاز.

تشمل التطبيقات النموذجية:

• رؤوس التغليف API 6A
• بكرات التغليف
• رؤوس الأنابيب
• تجميعات رأس البئر السطحية
• أنظمة إحكام رأس البئر عالية الضغط

تتطلب هذه التطبيقات إحكامًا موثوقًا طويل الأمد لضمان التشغيل الآمن والحفاظ على سلامة البئر طوال مراحل الحفر والإكمال والإنتاج.

كيف تختار مانع التسرب FS المناسب؟

يتطلب اختيار مانع التسرب FS الصحيح تقييم كل من تصميم المعدات وظروف التشغيل.

تشمل الاعتبارات الرئيسية ما يلي:

• نوع معدات رأس البئر
• تصنيف الضغط
• نطاق درجة الحرارة
• أبعاد أنابيب التغليف والأنابيب
• جودة تشطيب السطح
• التفاوتات البُعدية
• توافق الوسط التشغيلي
• متطلبات مواصفات API

يمكن أن يساعد العمل مع مصنّع أختام رؤوس الآبارذو الخبرة في ضمان توافق تصميم المانع والمواد مع ظروف التشغيل المحددة لتطبيقك.

الخلاصة

مانع التسرب FS هو مانع تسرب ثابت مُفعّل بنابض تم تطويره خصيصًا لمعدات رأس البئر وفق API 6A. إن قدرته على تعويض تشطيبات الأسطح الخشنة والتفاوتات البُعدية الأوسع تجعله حل إحكام فعالًا لرؤوس التغليف ورؤوس الأنابيب وبكرات التغليف التي تعمل في ظروف حقول النفط الصعبة.

بالمقارنة مع موانع التسرب التقليدية المصنوعة من المطاط المرن، توفر موانع التسرب FS قوة إحكام أكثر اتساقًا، وتعويضًا أفضل للتفاوتات، وسلامة ضغط محسّنة على المدى الطويل. ومن خلال اختيار تصميم ومواد مانع التسرب المناسبة، يمكن للمشغلين تحسين موثوقية رأس البئر، وتقليل مخاطر التسرب، وإطالة عمر خدمة المعدات.

الأسئلة الشائعة

ما هو مانع التسرب FS؟

مانع التسرب FS هو مانع تسرب ثابت مُفعّل بنابض يُستخدم في معدات رأس البئر وفق API 6A للإحكام بين مبيت رأس البئر وأنابيب التغليف أو الأنابيب. وقد صُمم لتعويض أسطح الإحكام الخشنة والتفاوتات البُعدية الأكبر مع الحفاظ على احتواء موثوق للضغط.

أين يتم تركيب مانع التسرب FS؟

يتم عادةً تركيب موانع التسرب FS في رؤوس التغليف، وبكرات التغليف، ورؤوس الأنابيب، ومكونات رأس البئر الأخرى حيث يكون الإحكام الثابت طويل الأمد مطلوبًا.

لماذا تُستخدم موانع التسرب FS بدلًا من موانع التسرب التقليدية؟

توفر موانع التسرب FS تحميلًا نابضيًا مستمرًا وتعويضًا أفضل للتفاوتات، مما يجعلها أكثر ملاءمة لمعدات رأس البئر ذات تشطيبات الأسطح الخشنة والتغيرات البُعدية وظروف الضغط الصعبة.

هل موانع التسرب FS مناسبة لرؤوس الآبار عالية الضغط؟

نعم. صُممت موانع التسرب FS خصيصًا لتطبيقات رؤوس الآبار عالية الضغط وتُستخدم عادةً في معدات API 6A. يجب أن يعتمد اختيار المواد وتصميم مانع التسرب دائمًا على ضغط التشغيل الفعلي ودرجة الحرارة وظروف الوسط التشغيلي.
