في أنظمة رؤوس آبار النفط والغاز، يعد اختيار حل الإحكام المناسب أمرًا ضروريًا للحفاظ على سلامة الضغط والسلامة التشغيلية طويلة الأمد. هناك منتجان للإحكام يُستخدمان بشكل شائع في رؤوس التغليف ورؤوس الأنابيب وهما FS Seal وP Seal. وعلى الرغم من أن كليهما مصمم للإحكام الثابت في معدات رأس البئر، فإنهما مُهندسان لظروف إحكام ومتطلبات تركيب مختلفة.

يوضح هذا الدليل الاختلافات الرئيسية بين أختام FS وأختام P، مما يساعد المهندسين ومصنعي المعدات على اختيار الحل الأنسب لتطبيقات رؤوس الآبار الخاصة بهم.

ما هو ختم FS؟

ختم FS هو ختم ثابت مصمم لمعدات رأس البئر حيث قد يكون سطح التغليف ذا تشطيبات خشنة نسبيًا أو تفاوتات أبعادية أكبر. ينشئ إحكامًا موثوقًا من خلال الجمع بين ضغط المطاط المرن والإحكام المساعد بالضغط، مما يسمح له بالتعويض عن عدم انتظامات السطح مع الحفاظ على سلامة الإحكام في ظروف الضغط العالي.

يتم تركيب أختام FS بشكل شائع في:

• رؤوس التغليف
• بكرات التغليف
• رؤوس الأنابيب
• تجميعات رؤوس الآبار السطحية

تجعل قدرتها على التكيف مع أسطح الإحكام غير المثالية منها خيارًا مفضلًا للعديد من تطبيقات رأس البئر القياسية.

ما هو ختم P؟

ختم P هو ختم لرأس البئر مُفعّل بالضغط ومصمم خصيصًا لإحكام المساحة الحلقية بين التغليف ومبيت رأس البئر. يتكون من عنصر إحكام مطاطي مع حلقات دعم مضادة للبثق، والتي قد تُصنع من شبكة من الفولاذ المقاوم للصدأ أو من الفولاذ الكربوني الصلب حسب التطبيق.

بمجرد تطبيق ضغط مادة الإحكام، يتمدد المطاط المرن باتجاه أسطح الإحكام بينما تمنع حلقات الدعم البثق تحت الضغط التفاضلي العالي.

يتم عادةً تركيب أختام P في منطقة الإحكام السفلية من بكرة التغليف أو رأس الأنبوب لتوفير إحكام احتياطي بين الفراغ الحلقي للتغليف ووصلة الحافة.

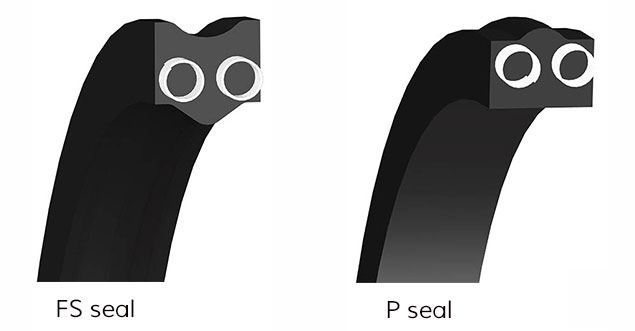

ختم FS مقابل ختم P: الاختلافات الرئيسية

على الرغم من استخدام كلا الختمين في معدات متشابهة، فإن آليات الإحكام وطرق التركيب الخاصة بهما مختلفة.

أي ختم يحقق أداءً أفضل تحت الضغط العالي؟

كلا حلَّي الإحكام مناسبان لخدمة حقول النفط ذات الضغط العالي، لكنهما يتعاملان مع الضغط بطرق مختلفة.

يعتمد ختم FS على الضغط الميكانيكي مع ضغط النظام لتعزيز أداء الإحكام. ومع زيادة الضغط الداخلي، يصبح الختم أكثر إحكامًا مع الأسطح المتلامسة.

أما ختم P، فهو مُنشَّط بمادة مانعة للتسرب. تعمل المادة المحقونة على تنشيط المطاط المرن، بينما توفر حلقات الدعم المدمجة مقاومة قوية ضد البثق. يجعل هذا التصميم ختم P فعالًا بشكل خاص في التطبيقات التي تتطلب حاجز إحكام احتياطيًا تحت ضغوط عالية للغاية.

كيف تختلف متطلبات التركيب؟

يُعد التركيب تمييزًا رئيسيًا آخر بين التصميمين.

تُركَّب أختام FS أثناء تجميع رأس البئر وتبدأ بالإحكام فورًا من خلال الضغط المتحكم به.

تتطلب أختام P حقن المادة المانعة للتسرب بعد التركيب. تسمح عملية التنشيط الإضافية هذه للختم بالتعويض عن الفجوات الأكبر والحفاظ على أداء الإحكام حتى في حال تغير ظروف التشغيل بمرور الوقت.

وبسبب هذا الاختلاف، غالبًا ما يتم اختيار أختام P عندما يحتاج المشغلون إلى مستوى إضافي من أمان الإحكام.

أي ختم ينبغي أن تختار؟

يعتمد الاختيار على ظروف التشغيل وتصميم المعدات.

يُفضَّل ختم FS عادةً عندما:

• يكون إحكام غلق رأس البئر القياسي مطلوبًا
• يجب استيعاب أسطح التغليف الخشنة
• يكون الهدف الأساسي هو الإحكام الساكن الموثوق طويل الأمد

غالبًا ما يكون ختم P هو الخيار الأفضل عندما:

• يُتوقع ضغط مرتفع للغاية
• تكون قدرة الإحكام الاحتياطية مطلوبة
• يكون أداء مقاومة البثق أمرًا بالغ الأهمية
• تكون أنظمة حقن المادة المانعة للتسرب مدمجة في تصميم رأس البئر

في النهاية، يجب اختيار الحل المناسب بناءً على تكوين المعدات، وتصنيف الضغط، وتصميم أخدود الإحكام، ومواصفات API المعمول بها.

أختام FS وP المخصصة لمعدات رأس البئر

في JST Seals، نقوم بتصنيع كل من أختام FS وأختام P لمعدات رأس البئر وفق API. صُممت حلول الإحكام لدينا للبيئات الصعبة في قطاع النفط والغاز حيث تكون سلامة الضغط والعمر التشغيلي الطويل أمرين أساسيين.

نقدم:

• أبعادًا مخصصة بناءً على رسومات رأس البئر
• مواد NBR وHNBR وFKM وFFKM
• حلقات دعم من الفولاذ المقاوم للصدأ الشبكي أو الفولاذ الكربوني الصلب لأختام P
• دعمًا هندسيًا للمعدات الجديدة وأختام الاستبدال
• رقابة جودة صارمة لتطبيقات رأس البئر ذات الضغط العالي

سواء كنت تحتاج إلى بديل قياسي أو حل إحكام مخصص، يمكن لفريقنا الهندسي مساعدتك في مطابقة الختم المناسب مع ظروف التشغيل الخاصة بك.

الأسئلة الشائعة

هل أختام FS وأختام P قابلة للتبادل؟

لا. على الرغم من استخدام كليهما في معدات رأس البئر، فإن لهما هياكل إحكام وطرق تنشيط ومتطلبات تركيب مختلفة. يجب اختيارهما وفقًا لتصميم المعدات الأصلي وظروف الخدمة.

أي ختم أفضل لأسطح التغليف الخشنة؟

كلا التصميمين قادران على إحكام إغلاق أسطح التغليف الخشنة. تعوّض موانع FS عن ذلك من خلال ملف الإحكام والضغط الخاص بها، بينما تستخدم موانع P مادة مانعة للتسرب محقونة وحلقات احتياطية للحفاظ على أداء الإحكام.

لماذا تستخدم موانع P حلقات احتياطية؟

تمنع الحلقات الاحتياطية المادة المطاطية المرنة من البثق إلى فجوات الخلوص تحت الضغط العالي، مما يحسن استقرار مانع التسرب ويطيل عمر الخدمة.

هل يمكن تخصيص كلا المانعين؟

نعم. يمكن تخصيص موانع FS وموانع P من حيث الحجم، ومادة المطاط المرن، وتكوين الحلقات الاحتياطية لتلبية متطلبات معدات رأس البئر والتشغيل المحددة.
