في معدات رأس البئر للنفط والغاز، كل من أختام الغطاء الطرفي المعدني MEC و أختام P يُستخدمان لتطبيقات الختم الثابت الصعبة. ومع ذلك، هما يختلفان في الإنشاء، وآليات الختم، والمتطلبات التي أُعدّا لمعالجتها.

الفرق الرئيسي هو أن مانع التسرب MEC يجمع بين عنصر إحكام إغلاق مطاطي وأغطية طرفية معدنية ملتصقة، بينما يستخدم مانع التسرب P عنصر إحكام إغلاق أساسه المطاط مع مكونات دعم لمقاومة البثق.يعتمد الاختيار الصحيح على تصميم رأس البئر، وموضع التركيب، وتصنيف الضغط، وأسطح الختم، ظروف التشغيل.

ليس بالضرورة أن يكون أي من التصميمين أفضل لكل تطبيق تلقائيًا. يساعد فهم فروقاتهما المهندسين وفرق المشتريات على تحديد مانع تسرب يوافق المعدات بدلاً من الاكتفاء بالختيار بناءً على اسم المنتج وحده.

1. ما هو الفرق بين مانع التسرب MEC ومانع التسرب P؟

مانع التسرب MEC (غطاء طرفي معدني) هو تجميعة مانعة للتسرب مخصصة مصنوعة من اللدن المرن والمعدن. يتم ربط اللدن المرن بغطائين معدنيين طرفيين، مما يوفر دعمًا ميكانيكيًا ويساعد على مقاومة البثق تحت الضغط العالي.

ختم A P هو ختم رأس البئرتُستخدم في تطبيقات مثل توصيلات رؤوس الأنابيب المغلفة وبكرات الأنابيب المغلفة. واعتماداً على التصميم، فهي تتضمن عنصر إغلاق مطاطياً مرناً ومكونات داعمة للمساعدة في منع البثق. وفي تصميم موانع التسرب من نوع P الموضح بواسطة JST، قد تكون المكونات الداعمة من شبكة الفولاذ المقاوم للصدأ أو الفولاذ الكربوني الصلب، ويتم تنشيط مانع التسرب بواسطة مادة مانعة للتسرب محقونة.

على الرغم من أن كلا التصميمين يتعاملان مع تحديات الختم عالي الضغط، إلا أن متطلبات إنشائهما وتيبينهما مختلفة.

2. ختم MEC مقابل ختم P: الاختلافات الرئيسية

يوضح الجدول خصائص التصميم النموذجية، وليس المواصفات العالمية لمنتج كل مصنع. يجب أن يعتمد الاختيار النهائي على الرسم الفعلي ومتطلبات المعدات.

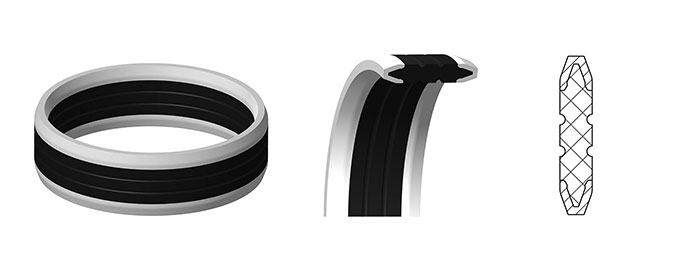

3. كيف يعمل تصميم الغطاء النهائي المعدني MEC؟

يجمع تصميم MEC بين مرونة المطاط والدعم الميكانيكي للمكونات المعدنية.

أثناء التركيب، يتم ضغط قلب المطاط شعاعياً لتأسيس تلامس إحكام أولي. عند تطبيق ضغط النظام، يستجيب المطاط للضغط ويساعد في الحفاظ على التلامس مع الأسطح المقابلة.

توفر أغطية النهاية المعدنية الملحومة دعماً ميكانيكياً إضافياً وتساعد في مقاومة البثق في الفجوات. اعتماداً على التصميم والأجهزة المقترنة، يمكن للمكونات المعدنية أيضاً أن تساهم في التلامس المعدني مع المعدن عند واجهة الختم.

يمكن أن يكون هذا التركيب مفيداً في تطبيقات رؤوس الآبار ذات الضغط العالي حيث قد تحتوي تجويف الختم على عيوب سطحية أو تلف ميكانيكي طفيف. ومع ذلك، لا يمكن للختم التعويض عن كل عيب سطحي: يجب أن تظل حالة التجويف، والخלוص، والأبعاد، ومتطلبات التركيب مستوفية للحدود المحددة.

تدرج معلومات منتج MEC المنشورة بواسطة JST ضغط عمل يصل إلى 15,000 رطل لكل بوصة مربعة ونطاق درجات حرارة من -4 درجة فهرنهايت إلى +392 درجة فهرنهايت. هذه الأرقام هي حدود منشورة على مستوى المنتج وليست ضماناً بأن كل مجموعة مواد يمكنها العمل عند كلا الطرفين في نفس الوقت. يجب التأكد من التصنيف المطبق للتكوين المحدد.

لمزيد من التفاصيل، انظر صفحة منتج ختم غطاء النهاية المعدني MEC.

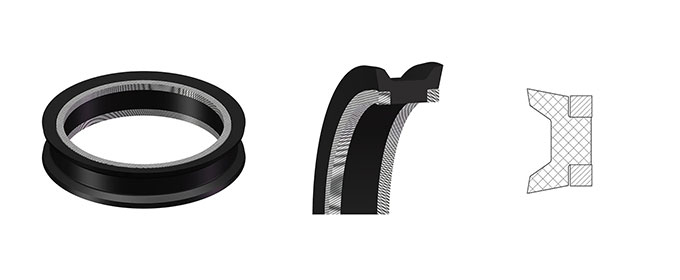

4. كيف يعمل ختم P؟

تم تصميم ختم P لترتيبات ختم رؤوس الآبار المحددة، لا سيما في تطبيقات رأس التغلف وبكرة التغليف.

في تصميم ختم P الذي وصفته JST، توفر المادة المرنة (الإيلستومر) وظيفة الختم، بينما تساعد مكونات الدعم في التحكم في التشوه ومقاومة البثق تحت الضغط. يتم تنشيط الختم عن طريق حقن مانع التسرب في منطقة الختم المخصصة.

تعتبر مكونات الدعم مهمة لأن الضغط العالي يمكن أن يجبر المادة المرنة على دخول الخלוصات المتاحة، مما قد يتسبب في تلف البثق أو فشل الختم. يعتمد الأداء الدقيق على هندسة الختم، وبنية الدعم، وخصائص المواد، وتفاوتات المعدات.

أختام P ليست قابلة للتبديل مع جميع أنواع أختام رؤوس الآبار الأخرى. تعتمد ملاءمتها على موقع التثبيت المقصود وتصميم مجموعة رأس البئر.

انظر معلومات ختم رأس البئر P الخاصة بـ JST لمزيد حول تطبيقات ختم P.

5. أي ختم أفضل لتبيقات رؤوس الآبار ذات الضغط العالي؟

لا يوجد فائز عالمي. يمكن أن تكون كل من أختام MEC و P مناسبة لظروف رؤوس الآبار المتطلبة عندما يتم تصميمها وتحديدها للتطبيق المقصود.

قد يستحق ختم MEC التقييم عندما يتطلب التصميم مجموعة ملحومة من الإيلستومر والمعدن، ومقاومة جوهرية للبثق، وقلباً إيلستومرياً منشطاً بالضغط.

قد يكون ختم P مناسباً عندما يتم تصميم مجموعة رأس البئر خصيصاً لختم P وتستخدم تركيب التثبيت الموصوف وترتيب حقن مانع التسرب الخاص به.

تصنيف الضغط الأقصى وحده ليس كافياً اتخاذ القرار. قد تختلف أختام لهما تصنيفات ضغط متشابهة في أبعاد التركيب، وواجهات الختم، وتوافق المواد، ومتطلبات الصيانة.

يجب على المهندسين التحقق ممّا يلي قبل إجراء الاختيار:

• واجهة المعدات: تأكد من ترتيب رأس التغليف، أو بكرة التغليف، أو حامل الأنابيب الدقيق.
• الضغط ودرجة الحرارة: تحقق من نطاق التشغيل المطلوب، واتجاه الضغط، وأي دورات ضغط أو درجة حرارة.
• وسط العمل: تقييم التوافق مع الزيت، والماء، والغاز، وكبريتيد الهيدروجين (H₂S)، وثاني أكسيد الكربون (CO₂)، والسوائل الأخرى الموجودة في التطبيق.
• سطح الختم والخلوص: تحقق من حالة التجويف، والتشطيب السطحي، والتفاوتات الأبعاد، وفجوات البثق.
• التركيب والصيانة: تأكد من إجراءات التركيب، ومتطلبات حقن مانع التسرب عند الاقتضاء، وما إذا كان التصميم المقترح يمكن صيانته بالشكل المقصود.
• متطلبات التأهيل: مراجعة مواصفات المعدات المطبقة، ومتطلبات الاختبار، وأدلة تأهيل المواد.

للحصول على نظرة عامة أوسع حول اختيار أختام رؤوس الآبار، بما في ذلك واجهات المعدات، وظروف التشغيل، ومتطلبات التطبيق، اقرأ دليلنا: كيفية اختيار ختم تعليق التغليف لرؤوس آبار النفط والغاز؟.

6. هل يمكن لختم MEC استبدال ختم P؟

ليس كبديل مباشر بناءً على اسم المنتج وحده.

قد تخدم أختام MEC و P وظائف ختم رؤوس الآبار ذات الصلة، لكن الاختلافات في المقطع العرضي، والأبعاد، وواجهات الختم، وبنية الدعم، وطريقة التركيب قد تمنع الاستبدال المباشر.

قبل التفكير في الاستبدال، قارن رسم الختم الأصلي بالبديل المقترح. تأكد من مساحة التركيب، والأسطح المقترنة، وتصنيف الضغط، وتوافق الإيلستومر، ومتطلبات المكونات المعدنية، وإجراءات التركيب.

بالنسبة لمعدات رؤوس الآبار الحرجة، يجب مراجعة الاستبدال واعتማده من قبل الشركة المصنعة للمعدات أو فريق الهندسة المسؤول. إذا كان ختم P الأصلي يعتمد على ترتيب معين لحقن مانع التسرب، فيجب تقييم ختم MEC المقترح مقابل نظام الختم الكامل بدلاً من عنصر الختم وحده.

7. ما هي المواد المستخدمة في أختام MEC وP؟

يعتمد اختيار المواد على وسيط التشغيل، ودرجة الحرارة، والضغط، والعمر الافتراضي المطلوب.

بالنسبة لموانع التسرب MEC، تدرج JST خيارات اللدائن المرنة بما في ذلك NBR وHNBR وFKM، مجتمعة مع المكونات المعدنية مثل الفولاذ المقاوم للصدأ. يمكن النظر في سبائك معدنية أخرى لتصميمات معينة وظروف خدمة محددة.

بالنسبة لموانئ التسرب من نوع P، يجب اختيار المكونات المصنوعة من اللدن الأجوف (الإيلاستومر) والمكونات الداعمة وفقاً لتصميم المعدات ظروف التشغيل المطلوبة. يجب أن يراعي اختيار المواد التوافق الكيميائي، ومقاومة درجات الحرارة، وسلوك تخفيف الضغط، ومقاومة البثق عند الاقتضاء.

بالنسبة لخدمة الغاز الحامض أو غيرها من بيئات النفط والغاز المتطلبة، لا تعتمد على اسم المادة العام وحده. اطلب تحديد التركيبة المحددة، وأدلة التأهيل، ومعلومات التوافق للخدمة المقصودة.

8. ما هي المعلومات المطلوبة لاختيار الختم المناسب؟

سواء كنت تقيّم مانع تسرب MEC، أو مانع تسرب P، أو بديلاً محتملاً، فإن توفير معلومات التطبيق الكاملة يساعد في تقليل أخطاء المواصفات وإعادة التصميم غير الضرورية.

قبل طلب عرض أسعار، قم بطلب إعداد:

• تفاصيل المعدات:الشركة المصنعة، الطراز، نوع المعدات وموقع الختم الدقيق.
• أبعاد الختم: رسم الختم الحالي، المقطع العرضي، أبعاد التجويف وتفاصيل التجويف المقابل.
• ظروف التشغيل: ضغط العمل، نطاق درجات الحرارة، اتجاه الضغط وظروف دورات التشغيل.
• الوسط: زيت، ماء، غاز، H₂S، CO₂ أو سوائل المعالجة الأخرى.
• متطلبات المواد: مركب الإلاستومر، المادة المعدنية وأي متطلبات مطبقة للخدمات الحامضية أو التأهيل.
• متطلبات الاستبدال:رقم القطعة الأصلي، حالة الختم الحالي، إجراءات التركيب، وأي مشاكل معروفة تتعلق بالتسرب أو البثق.

إذا كان رسم الختم الأصلي غير متوفر، فقد تساعد رسومات المعدات أو الصور الفوتوغرافية ذات المراجع الأبعاد الموثوقة ورقم القطعة الأصلي الشركة المصنعة في تحديد التصميم المطلوب. وينبغي ألا تحل محل التحقق الهندسي حيث تظل الأبعاد أو التصنيفات غير مؤكدة.

الأسئلة الشائعة

ما هو الفرق الرئيسي بين ختم MEC و ختم P؟

يستخدم ختم MEC مطاطاً ملتصقاً بغطائي نهاية معدنيين. بينما يستخدم ختم P عنصراً مانعاً للتسرب مطاطياً مع مكونات دعم في ترتيب مخصص لمنع تسرب رأس البئر. تختلف متطلبات التركيب ونظام منع التسرب لكليهما.

هل ختم MEC مناسب لمعدات رؤوس الآبار وفقاً لمعيار API 6A؟

تُستخدم أختام MEC في تطبيقات رؤوس آبار النفط والغاز ذات الضغط العالي. وتعتمد ملاءمتها لتجميعة API 6A معينة على تصميم المعدات واللأبعاد والتقييمات المطلوبة ومتطلبات التأهيل المعمول بها. يرجى التحقق من وثائق المنتج المحددة بدلاً من افتراض التوافق بناءً على المعيار وحده.

هل يتمتع ختم MEC دائمًا بتقييم ضغط أعلى من ختم P؟

لا. تعتمد قدرة الضغط على التصميم المحدد، والمادة، والأبعاد، وخلوص البثق، واختبار التأهل. قارن التصنيفات للمنتجات الدقيقة ظروف التشغيل.

هل يمكن استبدال مانع التسرب P seal دون تعديل رأس البئر؟

قد يكون الاستبدال ممكنًا عندما يتطابق مانع التسرب المقترح مع التصميم الأصلي ومتطلبات المعدات. لا ينبغي افتراض أن مانع التسرب MEC seal يناسب أو يعمل كبديل مباشر لمانع التسرب P seal دون التحقق من الأبعاد والهندسة.

أي مانع تسرب هو الأفضل لخدمة الغاز الحامضي؟

لا يوجد أي تصميم أفضل بطبيعته لكل تطبيق للغاز الحامضي. يجب تقييم مركب الإلاستومر المحدد، والمواد المعدنية، وحدود الضغط ودرجة الحرارة، ومقاومة إزالة الضغط، وأدلة التأهل لظروف الخدمة الفعلية.

الخاتمة

تتعامل موانع التسرب المعدنية ذات الأغطية النهائية من نوع MEC وموانع التسرب من نوع P مع متطلبات التسرب الثابت الصعبة في معدات رؤوس آبار النفط والغاز، لكنهما تستخدمان نهجي تصنيع مختلفين وقد تطلبان ترتيبات تركيب مختلفة.

يجمع مانع التسرب MEC بين قلب مطاطي وأغطية نهائية معدنية ملصقة من أجل مرونة التسرب والدعم الميكانيكي. بينما يستخدم مانع التسرب P المطاط المحدد الخاص به وتكوين الدعم داخل ترتيب مخصص لتسرب رأس البئر.

الخيار الأفضل هو مانع التسرب الذي يتطابق مع واجهة المعدات، ظروف التشغيل، متطلبات المواد ومعايير التأهيل، وليس ببساطة الذي يمتلك تصنيف ضغط معلن أعلى.

هل تحتاج إلى مساعدة في تحديد مانع تسرب رأس البئر المناسب؟ شارك طراز معداتك، أو رسم مانع التسرب، أو رقم القطعة، وضغط العمل، ودرجة الحرارة، والوسط مع JST Seals. يمكن للفريق الهندسي مراجعة متطلبات التطبيق والمساعدة في تحديد ما إذا كان مانع تسرب MEC أو مانع تسرب P أو تصميم تسرب رأس بئر آخر مناسباً.
