يُعد اختيار مانع تسرب علاقة الغلاف المناسب جزءًا مهمًا من تصميم أو صيانة رأس بئر النفط والغاز. يجب أن يحافظ مانع التسرب على سلامة الضغط بين الغلاف ومكونات رأس البئر مع مراعاة الأبعاد الفعلية، وحالة السطح، والضغط، ودرجة الحرارة، وسوائل البئر المعنية.

قد لا يكون مانع التسرب الذي يطابق حجم الغلاف الاسمي هو الخيار الصحيح بالضرورة. عمليًا، تؤثر أبعاد الغلاف، وخلوص الإحكام، وتشطيب السطح، والضغط، ودرجة الحرارة، وتوافق المطاط الصناعي كلها على أداء الإحكام.

إذًا، كيف تختار مانع تسرب علاقة الغلاف المناسب لرأس بئر النفط والغاز؟

ما الذي يجب أن يفعله مانع تسرب علاقة الغلاف؟

ينشئ مانع تسرب علاقة الغلاف حاجزًا للضغط بين الغلاف ومكونات رأس البئر المحيطة. ويتمثل غرضه الأساسي في المساعدة على عزل الفراغ الحلقي للغلاف ومنع مرور الضغط أو سوائل البئر عبر واجهة الإحكام.

يعتمد تصميم مانع التسرب الدقيق على تكوين رأس البئر.FS Seals، P Seals، S Seals، ومانعات التسرب المطاطية، وأنظمة الإحكام المعدنية قد تُستخدم في ترتيبات مختلفة لعلاقات الغلاف أو الأنابيب.

ولهذا يجب أن يبدأ اختيار مانع تسرب علاقة الغلاف بالمعدات وموقع الإحكام، بدلًا من مجرد اختيار مانع تسرب بناءً على اسمه أو حجمه الاسمي.

1. ابدأ بأبعاد الغلاف ورأس البئر

تتمثل الخطوة الأولى في تحديد أبعاد المعدات الموجودة.

تشمل المعلومات المهمة:

·القطر الخارجي للغلاف

·القطر الداخلي والخارجي لمانع التسرب

·أبعاد أخدود مانع التسرب

·الخلوص الشعاعي

·عمق وعرض الأخدود

·سماحات أبعاد الغلاف

·أبعاد مانع التسرب الموجود

تحدد هذه المعلمات ما إذا كان مانع التسرب قادرًا على تحقيق تلامس كافٍ مع الغلاف ومبيت رأس البئر.

في تطبيقات الاستبدال، قد يكون الاعتماد فقط على الحجم الاسمي للغلاف محفوفًا بالمخاطر. يوفر الرسم أو عينة مانع التسرب الموجود معلومات أكثر فائدة بكثير لتأكيد هندسة الإحكام الفعلية.

2. ضع في الاعتبار حالة سطح الغلاف

لا يكون الغلاف دائمًا سطح إحكام مثاليًا.

اعتمادًا على المعدات وظروف التركيب، قد يحتوي الغلاف على:

·تشطيبات سطحية خشنة نسبيًا

·تفاوتات في الأبعاد

·أجزاء غير دائرية

·سماحات هندسية أكبر

·اختلافات في الخلوص بين المكونات المتزاوجة

يمكن أن تؤثر هذه الظروف على مدى حفاظ المطاط الصناعي على التلامس مع الغلاف بشكل منتظم.

وهذا أحد أسباب تطوير بعض تصميمات مانعات تسرب علاقة الغلاف خصيصًا لتطبيقات رؤوس الآبار التي تتضمن أسطح أغلفة خشنة وسماحات أبعاد أو هندسة أوسع.

على سبيل المثال، تم تصميم FS Seals كمانعات تسرب ثابتة لعلاقات الغلاف والأنابيب في رؤوس الآبار، وهي مخصصة تحديدًا للتعامل مع أسطح الأغلفة الخشنة والخلوصات الأكبر.

3. تحقق من ضغط التشغيل

يُعد الضغط عاملًا رئيسيًا آخر عند اختيار مانع تسرب علاقة الغلاف.

لا تنظر فقط إلى تصنيف الضغط الاسمي للمعدة. ضع في الاعتبار ظروف الإحكام الفعلية، بما في ذلك:

·ضغط التشغيل الطبيعي

·الضغط التفاضلي الأقصى

·دورات الضغط

·تقلبات الضغط

·اتجاه الضغط

·الخلوص حول مانع التسرب

يمكن أن يؤدي الضغط التفاضلي المرتفع إلى زيادة خطر بثق المطاط الصناعي، خصوصًا عند وجود فجوة أكبر بين أسطح الإحكام.

لهذا السبب، ينبغي تقييم تصميم مقاومة البثق لمانع التسرب مع الضغط والخلوص معًا.

تستخدم FS Seals، على سبيل المثال، نوابض مدمجة مقاومة للبثق مصممة للمساعدة في حماية المطاط الصناعي في تطبيقات رؤوس الآبار عالية الضغط.

4. طابق مادة مانع التسرب مع درجة الحرارة وسوائل البئر

ينبغي اختيار مادة مانع التسرب وفقًا لبيئة التشغيل الكاملة، وليس درجة الحرارة وحدها.

تشمل خيارات المطاط الصناعي الشائعة لإحكام رؤوس آبار النفط والغاز ما يلي:

NBR

خيار شائع لتطبيقات النفط والغاز العامة حيث تقع ظروف الضغط ودرجة الحرارة والوسائط ضمن نطاق التشغيل المناسب لها.

HNBR

يُؤخذ غالبًا في الاعتبار لظروف درجات الحرارة الأكثر تطلبًا والظروف الميكانيكية وظروف خدمة حقول النفط.

FKM

يمكن أخذه في الاعتبار عند الحاجة إلى أداء أفضل في درجات الحرارة المرتفعة ومقاومة كيميائية.

FFKM

يُستخدم في البيئات الكيميائية وبيئات درجات الحرارة شديدة المتطلبات حيث يكون استخدام مطاط صناعي عالي الأداء مبررًا.

يعتمد الاختيار الفعلي على عوامل مثل:

·درجة حرارة التشغيل

·تركيب النفط والغاز

·التعرض للماء

·التعرض لـ H₂S أو CO₂

·الإضافات الكيميائية

·الضغط

·عمر الخدمة المطلوب

لذلك ينبغي تقييم توافق المادة مع هندسة مانع التسرب معًا.

5. تقييم تصميم مقاومة البثق

يحتاج مانع تسرب علاقة الغلاف الذي يعمل تحت ضغط مرتفع إلى مقاومة كافية للبثق.

عندما يؤثر الضغط التفاضلي على المطاط الصناعي، يمكن دفع المادة باتجاه فجوة الخلوص بين المكونات المتزاوجة. وإذا كانت الفجوة كبيرة بما يكفي، فقد تؤدي دورات الضغط المتكررة في النهاية إلى تلف مانع التسرب.

اعتمادًا على تصميم مانع التسرب، قد تأتي الحماية من البثق من:

·نوابض مدمجة

·حلقات احتياطية

·هياكل إحكام معززة

·مكونات دعم معدنية

على سبيل المثال، يستخدم FS Seal نوابض مدمجة كعناصر مقاومة للبثق. ومن ناحية أخرى، يمكن أن يستخدم P Seal حلقات احتياطية لدعم المطاط الصناعي تحت الضغط. يستخدم تصميم P Seal من JST حلقات احتياطية متوفرة من الفولاذ المقاوم للصدأ الشبكي أو الفولاذ الكربوني الصلب.

يعتمد التكوين المناسب على تصميم رأس البئر والخلوص والضغط ومتطلبات الإحكام.

6. اختر تصميم الختم وفقًا لتكوين رأس البئر

لا يوجد ختم عالمي لتعليق التغليف مناسب لكل رأس بئر.

يمكن اختيار تصميمات مختلفة وفقًا لتكوين المعدات.

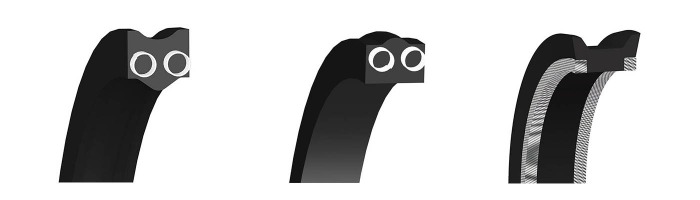

ختم FS

ختم FS هو ختم ثابت مُفعّل بنابض تم تطويره لتطبيقات شماعات التغليف والأنابيب. تصميمه مناسب بشكل خاص لتجميعات رؤوس الآبار حيث يجب استيعاب أسطح التغليف الخشنة، أو الفجوات الأكبر، أو التفاوتات الأوسع في الأبعاد والهندسة.

ختم P

يستخدم ختم P عنصر إحكام من المطاط الصناعي مع حلقات دعم مضادة للبثق. في تصميم JST، يتم تنشيط الختم بواسطة مادة إحكام محقونة ويُستخدم في منطقة الإحكام السفلية لبكرات التغليف أو رؤوس الأنابيب.

يمكن اعتباره عند حاجة المعدات إلى حل إحكام مُفعّل بمادة إحكام مع دعم مضاد للبثق.

ختم S وتصميمات أخرى

يمكن أيضًا استخدام تصميمات أخرى لأختام شماعات التغليف أو الأنابيب وفقًا لتكوين المعدات الأصلي.

النقطة المهمة هي أنه لا ينبغي استبدال ملف تعريف ختم بآخر لمجرد أن الأبعاد تبدو متشابهة.

يجب أن يكون كل من الأخدود، والضغط، والخلوص، واتجاه الضغط، وآلية التنشيط متوافقًا مع المعدات.

7. ضع طريقة التركيب في الاعتبار

يمكن أن تؤثر متطلبات التركيب أيضًا على اختيار الختم.

قبل اختيار البديل، حدد:

·كيفية تركيب الختم

·ما إذا كان الختم يتطلب حقن مادة إحكام

·ما إذا كانت مكونات الدعم الاحتياطية منفصلة أو مدمجة

·ما إذا كان التغليف يمر عبر الختم بالإدخال

·ما إذا كانت أدوات تركيب خاصة مطلوبة

·ما إذا كان يمكن استبدال الختم دون تعديل كبير للمعدات

على سبيل المثال، يمكن أن تستخدم تصميمات ختم FS هيكلًا مدمجًا مضادًا للبثق، مما يلغي الحاجة إلى مكونات منفصلة غير مثبتة مضادة للبثق أثناء التركيب. كما تصف مصادر الصناعة أختام FS بأنها تصميمات من قطعة واحدة لا تتطلب عمليات إحكام لاحقة بعد التركيب.

يمكن أن يكون هذا اعتبارًا مهمًا عند استبدال ختم موجود في الموقع.

8. متى ينبغي النظر في ختم مخصص لشماعة التغليف؟

قد يكون الختم القياسي كافيًا عندما تتبع المعدات تكوينًا معتمدًا وتكون ظروف التشغيل ضمن نطاق التصميم.

قد يكون من المفيد النظر في ختم مخصص لشماعة التغليف عندما:

·تكون أبعاد التغليف غير قياسية

·يكون الختم الحالي قديمًا أو متوقفًا

·لم يعد الختم الأصلي متاحًا

·تكون أبعاد الأخدود غير معتادة

·يكون سطح التغليف خشنًا بشكل خاص

·يكون الخلوص أكبر من المتوقع

·تكون متطلبات الضغط أو درجة الحرارة صعبة

·تكون هناك حاجة إلى مركب مطاط صناعي محدد

·تعرض الختم الحالي للتسرب أو البثق

في هذه التطبيقات، لا يعني التخصيص بالضرورة إنشاء ملف تعريف ختم جديد بالكامل. قد يتضمن اختيار الأبعاد المناسبة، والمطاط الصناعي، وتكوين النابض أو الدعم الاحتياطي، وهندسة الإحكام الملائمة للمعدات.

ما المعلومات التي تحتاجها لاختيار ختم شماعة التغليف؟

عند التواصل مع مُصنّع الأختام، تكون المعلومات التالية مفيدة:

معلومات المعدات

·رأس التغليف أو رأس الأنابيب

·نوع علاقة الغلاف

·طراز رأس البئر أو الشركة المصنعة للمعدات الأصلية

·موقع الإحكام

المعلومات البُعدية

·القطر الخارجي للغلاف

·القطر الداخلي/الخارجي للختم

·أبعاد الأخدود

·الخلوص

·رسم الختم الحالي أو العينة

ظروف التشغيل

·ضغط العمل

·الضغط الأقصى

·درجة حرارة التشغيل

·دورات الضغط

الوسائط

·النفط

·الغاز

·الماء

·التعرض لـ H₂S / CO₂

·مواد كيميائية أخرى

المشكلات الحالية

·التسرب

·البثق

·تلف الختم

·صعوبة التركيب

·عمر خدمة قصير

يُعد رسم الختم أو العينة المادية مفيدًا بشكل خاص للتطوير المخصص، لأنه يتيح للشركة المصنعة تقييم هندسة الإحكام الأصلية بدلًا من وضع افتراضات استنادًا إلى الحجم الاسمي للغلاف.

قائمة التحقق لاختيار ختم علاقة الغلاف

قبل طلب الختم، تحقق من هذه المعلمات الرئيسية:

الخلاصة

يتطلب اختيار مانع التسرب المناسب لتعليق الغلاف في رأس بئر نفط وغاز أكثر من مجرد مطابقة مانع التسرب مع الحجم الاسمي للغلاف.

أهم العوامل هي موقع الإحكام وأبعاد الغلاف وحالة السطح والخلوص والضغط ودرجة الحرارة وسوائل البئر وتوافق المواد وتصميم مقاومة البثق.

بالنسبة لتطبيقات رؤوس الآبار التي تتضمن أسطح أغلفة خشنة أو تفاوتات بُعدية أكبر، قد توفر تصاميم مثل FS Seals مزايا. وقد تتطلب التكوينات الأخرى P Seals أو S Seals أو تقنيات إحكام مختلفة اعتمادًا على تصميم المعدات.

النهج الأكثر أمانًا هو اختيار مانع التسرب وفقًا لتكوين رأس البئر الأصلي وظروف التشغيل الفعلية، بدلًا من افتراض أن مانع تسرب مشابه المظهر سيقدم الأداء نفسه.

إذا كان التطبيق يتضمن أبعادًا غير قياسية أو مشكلة إحكام موجودة، فإن تقديم رسم أو عينة من مانع التسرب مع معلومات الضغط ودرجة الحرارة والوسائط والغلاف يوفر لمصنّع موانع التسرب أفضل نقطة بداية لتطوير حل مناسب.
