في أنظمة رؤوس الآبار للنفط والغاز, تُعد سلامة الإحكام أمراً بالغ الأهمية للإنتاج الآمن والفعّال. ومن بين مكونات الإحكام الرئيسية، رأس البئر ختم pack-off يلعب دوراً أساسياً في عزل مناطق الضغط وضمان التحكم الموثوق في البئر.

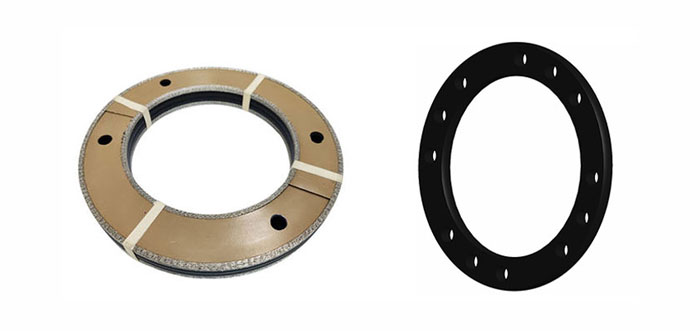

1. ما هو ختم Pack-Off في رأس البئر؟

إن ختم pack-off لرأس البئر هو عنصر إحكام يُثبت في معدات رأس البئر لإنشاء حاجز محكم الضغط بين المكونات الأنبوبية مثل التغليف (casing) أو أنابيب الإنتاج (tubing) أو الحوامل (hangers).

وظيفته الأساسية هي:

·منع تسرب السوائل والغازات بين الفراغات الحلقية

·الحفاظ على احتواء الضغط في الآبار ذات الضغط العالي

·ضمان التشغيل الآمن لرأس البئر أثناء الإنتاج أو الحقن أو التدخلات

ببساطة، يقوم “بإحكام” الفجوة الحلقية ويضمن بقاء البئر محكم الإغلاق تحت ظروف قاع البئر الديناميكية.

2. مبدأ العمل

يتم تنشيط ختم pack-off عادةً إما ميكانيكياً أو هيدروليكياً.

عند التركيب:

·يتم ضغط الختم بين مكونات معدنية

·يؤدي التشوه المرن لمواد الإيلاستومر أو البوليمر إلى توليد قوة إحكام شعاعية

·في بعض التصاميم، يعزز ضغط النظام الختم بشكل إضافي (إحكام بمساعدة الضغط)

تسمح آلية الإحكام المزدوجة بالحفاظ على السلامة تحت:

·ضغط عالٍ

·تغيرات دورات الحرارة

·الاهتزاز والحركة الطفيفة

3. اعتبارات التصميم

يجب أن يأخذ تصميم ختم pack-off الموثوق في الاعتبار عدة عوامل هندسية:

(1) تصنيف الضغط

تعمل أختام pack-off في رؤوس الآبار غالباً ضمن:

·ضغط متوسط: 3,000–10,000 رطل لكل بوصة مربعة (psi)

·ضغط عالٍ: تطبيقات 15,000–20,000+ رطل لكل بوصة مربعة (psi)

(2) نطاق درجة الحرارة

حسب ظروف البئر:

·درجة حرارة منخفضة (البيئات القطبية)

·درجة حرارة عالية (>150°C / 300°F في الآبار العميقة)

(3) مقاومة البثق

يمكن أن يسبب الضغط العالي انبعاج الإيلاستومر داخل الفجوات الخلوصية. تُصنع حلقات الدعم من:

·PEEK

·PTFE

·تُستخدم المركبات البوليمرية المملوءة بشكل شائع لمنع الفشل.

يُعد ختم pack-off في رأس البئر مكوّناً صغيراً لكنه بالغ الأهمية في أنظمة رؤوس الآبار. ويؤثر أداؤه مباشرةً على السلامة وحماية البيئة وموثوقية الإنتاج.
