ما هي مجموعة ختم V-Stack؟

أ مجموعة ختم المكدس على شكل حرف V —يشار إليها غالبًا باسم كومة الختم أو كومة التعبئة على شكل حرف V —هو مزيج من عناصر إحكام متعددة مرتبة في شكل متراص. يتميز كل عنصر بتصميم شيفرون، مما يسمح للركام بالتفاعل مع الضغط وإنشاء إحكام موثوق وطويل الأمد. ولأن الحلقات الفردية مرنة وتتكيف مع تغيرات الضغط، يوفر مدخنة على شكل حرف V أداءً ممتازًا في إحكام الغلق في بيئات النفط والغاز الصعبة.

كيف يعمل ختم V-Stack؟

يعتمد مبدأ الختم على التوسع المنشط بالضغط.

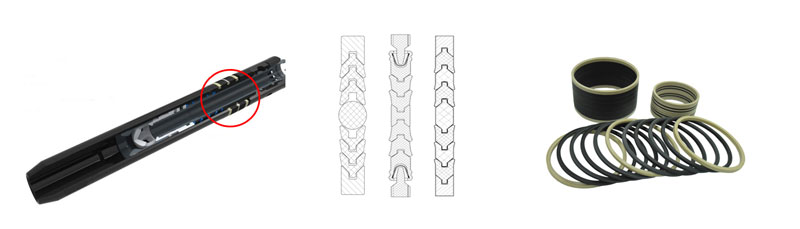

عند تطبيق ضغط البئر أو الضغط الهيدروليكي، تتسع كل حلقة على شكل حرف V في المدخنة للخارج، ضاغطةً بقوة على الغلاف المعدني. هذا يُنشئ إحكامًا محكمًا في كلٍّ من الظروف الساكنة والديناميكية. تتكون المدخنة عادةً من:

• المحولات الأنثوية - توفير الدعم الهيكلي
• حلقات V المتعددة - عناصر الختم الأساسية
• محولات ذكرية - تساعد في توزيع الحمل وتثبيت المكدس

يضمن هذا الترتيب أن التجميع يمكنه التعامل مع الضغوط العالية، وفجوات البثق الكبيرة، والحركة الميكانيكية الكبيرة.

أين يتم استخدام مجموعات ختم V-Stack في النفط والغاز؟

تُستخدم أختام المداخن على شكل حرف V على نطاق واسع في مختلف أدوات حقول النفط ومعدات الأسطح. تشمل التطبيقات الشائعة ما يلي:

• مكونات رأس البئر وشجرة عيد الميلاد
• أدوات التعبئة والحفر
• المحركات الهيدروليكية ومعدات منع الانفجار
• صمامات الخدمة ذات الضغط العالي

نظرًا لأن تصميم المكدس يتحمل التآكل وسوء المحاذاة ودورة الضغط، فهو مثالي للظروف القاسية وغير المتوقعة الموجودة في بيئات الحفر والإنتاج.

لماذا تختار مجموعة ختم V-Stack؟

توفر مجموعة V-stack مزايا متعددة:

• 1. ختم قوي جدًا
• 2. شفاه مانعة للتسرب متعددة لإغلاق إيجابي
• 3. سهولة الاستبدال في الميدان باستخدام الحلقات المنقسمة
• 4. مجموعة واسعة من الأحجام
• 5. يمكن استخدامه مع الأسطح الضعيفة
• 6. درجات حرارة التشغيل من -49 درجة فهرنهايت إلى +500 درجة فهرنهايت / من -45 درجة مئوية إلى +260 درجة مئوية حسب المطاط الصناعي
• 7. متوافق مع جميع الوسائط تقريبًا
• يمكن أن تكون مادة كومة الختم عبارة عن PEEK و PTFE المعدلة، ولها مرونة جيدة وكفاءة ختم ومقاومة للبثق.

بالنسبة للمعدات التي يجب أن تظل آمنة تحت الضغوط المتقلبة - مثل أجسام رأس البئر وأنظمة التشغيل وأدوات التعبئة - توفر أختام المكدس على شكل V موثوقية ثابتة.

صُممت مجموعة مانعات التسرب V-Stack لتوفير مانع تسرب مستقر يعمل بالضغط في تطبيقات النفط والغاز الصعبة. من خلال دمج عدة حلقات شيفرونية في مجموعة واحدة، توفر هذه المجموعة المتانة والقدرة على التكيف ومقاومة البثق القوية، مما يجعلها حلاً مفضلاً لمانعات التسرب في بيئات رأس البئر وقاعه عالية الضغط.
